Mekanika Fluida

Sekilas Slide







Aliran fluida dalam saluran tertutup pada dasarnya berupa (pipa, saluran beton dengan penampang sirkuler, saluran dengan penampang persegi empat atau bentuk lainnya)



Aliran laminer adalah aliran dimana kecepatan dan arah aliran mendekati sama atau sama

Aliran turbulen adalah aliran dimana kecepatan dan arah aliran berbeda

Untuk menentukan apakah aliran tersebut laminer atau turbulen digunakan persamaan bilangan Reynold (Reynolds Number)







Dimana :

NR = bilangan reynold

= rapat massa fluida

D = diameter pipa

v = kecepatan aliran

= viskositas dinamik fluida

Viskositas dinamik dapat diubah menjadi viskositas kinematik dengan membagi viskositas dinamik dengan rapat massa

Persamaan bilangan Reynold (Reynolds Number) dapat juga dinyatakan dengan









Aliran laminer jika NR < 2.000

Aliran turbulen jika NR  > 4.000

Aliran transisi (tidak dapat diprediksi) jika NR 2.000 – 4.000

Kasus yang terjadi jarang termasuk aliran transisi

Pada zona kritis persamaan friksi dapat ditentukan sebagai fungsi kekasaran relatif dan fungsi bilangan Reynold sebagai berikut :





Jika pipa licin atau halus seperti gelas atau plastik maka persamaan friksi hanya fungsi bilangan Reynold adalah sebagai berikut :





Pada zona transisi maka faktor friksi tergantung pada bilangan Reynold dan kekasaran relatif dan dapat ditentukan sebagai berikut :

Minyak dengan SAE10 mengalir melalui pipa besi cor pada kecepatan 1,0 m/s. Panjang pipa 45,0 m dan diameter 150 mm. Tentukan kehilangan head akibat friksi?

Air mengalir pada suhu 70oF melalui pipa besi cor pada kecepatan 9,7 ft/s. Panjang pipa 1.200 ft dan diameter 6 in. Tentukan kehilangan head akibat friksi?

Pipa besi cor berdiameter 96 in melewatkan air pada temperatur 60oF. Kehilangan head akibat friksi 1,5 ft per 1.000 ft pipa. Tentukan kapasitas laju aliran dari pipa tersebut?

Air pada temperatur 70oF dikeringkan dari tanki terbuka melalui pipa berdiameter 24 in, panjang pipa besi cor 130 ft (Lihat Gambar). Tentukan laju aliran air dari pipa? Kehilangan minor diabaikan!

Gasoline dipompakan dari pipa (Lihat Gambar). Kekasaran pipa adalah 0,500 mm, tekanan pada titik 1 adalah 2,500 kPa. Tentukan diameter pipa untuk memompakan gasoline dengan laju aliran 0,10 m3/s? Kehilangan minor diabaikan!

Kehilangan head minor (hm)  terjadi jika ada perubahan tiba-tiba dalam pola aliran seperti : gangguan lintasan aliran atau perubahan arah dan kecepatan fluida

Perubahan tersebut terjadi disebabkan adanya pengecilan (contractions) dan pembesaran (enlargements) pipa, katub (valves), sambungan (fittings), dan tikungan (bends), serta masuk (entrance) dan keluarnya (exit) fluida dalam saluran tertutup

Dalam beberapa permasalahan aliran fluida maka kehilangan head minor dapat menjadi sangat penting

Kehilangan head minor biasanya dievaluasi dengan metode empiris

Koefisien kehilangan head minor mempunyai nilai berbeda tergantung pada jenis kehilangan head minor khusus :

1. Kehilangan Jalan Masuk (entrance)

    - Terjadi ketika fluida masuk saluran tertutup dari tanki

             besar atau reservoir

          - Kehilangan head tergantung pada bentuk jalan masuk

          - Jika entrance berbentuk beraturan (well-rounded) maka

            kehilangan entrance sangat kecil

2. Kehilangan Jalan Keluar (exit)

          - Terjadi ketika fluida keluar dari saluran tertutup dan

            masuk kedalam tanki besar atau reservoir

   - Koefisien kehilangan exit adalah 1,0 untuk semua kasus

           (tidak bergantung pada bentuk exit)

3. Kehilangan akibat pengecilan dan pembesaran pipa dapat

          ditentukan dari Grafik

4. Kehilangan akibat pembesaran dan pengecilan pipa secara

          gradual dapat ditentukan dari grafik

5. Kehilangan akibat belokan dapat ditentukan dari grafik

6. Kehilangan akibat valves, elbow, tees dapat ditentukan dari

          Tabel

Contoh Soal :

Air mengalir dari reservoir 1 ke reservoir 2 melalui pipa berdiameter 4 in dan panjang 500 ft (Lihat Gambar). Asumsi faktor friksi awal (f) adalah 0,0037 dan kekasaran (       ) sebesar 0,003 ft. Tentukan laju aliran air tersebut?

Solusi :

Diketahui :

D = 4 in = 0,333 ft

L   = 500 ft

f     = 0,0037

= 0,003 ft

Ditanya : Q air?



Jika nilai head total                                  dihitung berturut-turut pada titik sepanjang pipa dan diplot seperti Gambar di bawah, maka akan menghasilkan garis yang disebut gradien energi (energy gradient)

Gradien energi awalnya ditempatkan dipermukaan cairan dalam reservoir dan akan berkurang nilainya sampai pipa 1 (hf)

Gradien energi akan menurun pada penyempitan pipa 2 sampai exit (hf)

Jika nilai head potensial atau head pizometrik                      dihitung

berturut-turut pada titik sepanjang pipa dan diplot seperti Gambar di bawah, maka akan menghasilkan garis yang disebut gradien hidraulik (hydraulic gradient)

Jarak antara gradien energi dan gradien hidraulik pada titik sepanjang pipa sama dengan head kecepatan (velocity head)

Persoalan aliran fluida pada saluran tertutup dengan persamaan Darcy, Diagram Moody, dan persamaan Bernoulli membutuhan trial and error dan sedikit lebih rumit

Tersedia sejumlah persamaan empiris yang dapat digunakan untuk menyelesaikan masalah aliran air

Persamaan umum adalah





Dimana :

v = kecepatan aliran

C = koefisien kekasaran

R = jari-jari hidraulik

S = slope gradien energi (kehilangan head per unit panjang

                   saluran)

X dan y = empirik ditentukan berdasarkan ekponensial

Jari-jari hidraulik (R) didefinisikan sebagai luas penampang (tegak lurus arah aliran) (A) dibagi dengan batas pinggir basah (wetted perimeter) (pw)













Wetted perimeter (pw) adalah jarak keliling tepi (perimeter) dari luas penampang (tegak lurus arah aliran) dimana zat cair kontak dengan saluran

Wetted perimeter (pw)  untuk pipa lingkaran berdiameter D yang mengalir penuh adalah

Jadi jari-jari hidraulik (R) adalah

Persamaan Empiris hanya dapat digunakan untuk aliran air pada temperatur normal (karena viskositas tidak dipertimbangkan)

Hanya cocok untuk aliran turbulen yang sangat besar (NR sangat besar)

Koefisien kekasaran (C dan n) hanya semata-mata fungsi material saluran sedangkan faktor friksi pada persamaan Darcy juga dipengaruhi oleh kecepatan (v) dan diameter saluran (D)

Persamaan Hazen-Willams dan persamaan Manning dapat digunakan untuk menganalisis aliran pada saluran tertutup

Persamaan Hazen-Willams dapat digunakan untuk merancang sistem penyediaan air

Persamaan Manning kurang digunakan untuk aliran pada saluran tertutup tetapi lebih sering digunakan untuk saluran terbuka

Pipa cor (concrete) berdiameter 36 in dan panjang 4.000 ft mempunyai kehilangan head (head loss) sebesar 12,7 ft. Tentukan Laju aliran air dalam pipa tersebut berdasarkan persamaan Hazen-Willams dan persamaan Manning?.

Pipa new cast iron berdiameter 1 m dan panjang 845 m mempunyai head loss sebesar 1,11 m. Tentukan laju aliran air dalam pipa menurut persamaan Hazen-Willams dan persamaan Manning?

Pipa riveted steel mentransport air sebesar 2,4 ft3/s dengan jarak 190 ft dan head loss 2,7 ft. Tentukan diameter pipa?

Saluran tertutu dari cor (square concrete) mentransport air sebesar 4,0 m3/s dengan jarak 45 m dan head loss sebesar 1,80 m. Tentukan ukuran saluran tertutup tersebut?

Dengan makin berkembangknya komputer maka persamaan Hazen-Williams dan persamaan Manning dapat dihitung dengan mengembangkan perangkat lunak



Grafik, Tabel, Diagram dan sebagainya sudah dikembangkan untuk mempermudah perhitungan



Pengembangan persamaan Hazen-Williams dan persamaan Manning dapat dilihat pada Grafik di bawah ini

Pipa cor berdiameter 36 in dan panjang 4.000 ft mempunyai head loss sebesar 12,7 ft. Tentukan laju aliran air dalam pipa dengan persamaan Hazen-Williams?

Pipa new cast iron berdiameter 1 m dan panjang 845 m mempunyai head loss sebesar 1,11 m. Tentukan laju aliran air dalam pipa menggunakan persamaan Hazen-Williams?

Air mengalir dalam pipa new cast iron berdiameter 500 mmdan kecepatan 2,0 m/s. Tentukan friction loss pipa per 100 m pipa menggunakan persamaan Hazen-Williams?

Pipa new cast iron mengalirkan air sebesar 30 cfs pada head loss 19,0 ft per mil panjang pipa. Tentukan diameter pipa menggunakan persamaaan Hezen-Willams?

Pipa new cast iron berdiameter 1 m dan panjang 845 m mempunyai head loss sebesar 1,11 m. Tentukan laju aliran air dalam pipa menggunakan persamaan Manning?

Pipa cor semen (concrete) mengalirkan air sebesar 80 cft dan head loss 1,5 ft per 100 ft panjang pipa. Tentukan diameter pipa menggunakan persamaan Manning?

Pipa riveted steel mengalirkan air sebesar 80 cft dan head loss 1,5 ft per 100 ft panjang pipa. Tentukan diameter pipa menggunakan persamaan Manning?





Statika Fluida mempelajari sifat-sifat fluida dalam keadaan bergerak F = c atau   = c,v = c,dan a = c.



Energi didefinisikan sebagai kemampuan untuk melakukan kerja

Kerja adalah hasil penerapan gaya berdasarkan jarak dan umumnya didefinisikan perkalian gaya dengan jarak lintasan gaya tersebut

Satuan energi dan kerja foot-pounds (ft-lb) atau newton-meter (N-m). 1 N-m = 1 joule (J)

Konversi satuan untuk energi dan kerja adalah 1 ft-lb = 1,356 N-m = 1,356 J atau 1 J = 1 N-m = 0,7376 ft-lb

Pergerakan fluida merupakan energi

Masalah aliran fluida dapat dipandang dalam 3 (tiga) bentuk energi, yaitu : energi potensial/PE ; (z), energi kinetik/KE ; (v), dan energi tekanan/FE ; (P)

Pandang elemen fluida dalam saluran tertutup

Elemen fluida ditempatkan dengan jarak z di atas bidang datum

Elemen fluida tersebut mempunyai kecepatan (v) dan tekanan (P)

Energi potensial (PE) merupakan energi yang disebabkan oleh adanya elemen fluida di atas bidang datum

Energi potensial (PE) ditentukan besarnya dengan mengalikan antara berat (W) fluida dengan jarak elemen di atas bidang datum (z)







Energi kinetik (KE) merupakan energi disebabkan oleh adanya kecepatan bergerak dari fluida tersebut



Enrgi tekanan (FE) atau energi aliran merupakan kerja yang membutuhkan gaya untuk menggerakkan elemen fluida pada jarak tertentu untuk melawan tekanan yang terjadi

Energi tekanan (FE) dapat dievaluasi dengan menentukan kerja yang dilakukan dalam menggerakkan fluida pada jarak tertentu sama dengan panjang segmen (d).

Gaya yang menyebabkan kerja adalah perkalian tekanan (P) dengan luas penampang segmen (A)







A x d merupakan elemen volume yang dapat diganti dengan

Total energi (E) = PE + KE + FE







Satuan total energi dapat dinyatakan foot-pounds atau newton-meters

Dalam mekanika fluida kerja dan energi dapat dinyatakan sebagai H (Head) yaitu energi per unit berat fluida yang dinyatakan dengan foot-pounds per pound fluida atau newton-meters per newton fluida atau feet dan meter

Power merupakan laju untuk melakukan kerja

Satuan power adalah foot-pounds per second (ft-lb/s) atau horsepower (hp) dimana 1 hp = 550 ft-lb/s atau newton-meters per second (N-m/s). 1 N-m/s = 1 watt (W) dan 1000 N-m/s (1 kN-m/s) atau 1 kilowatt (kW)

Konversi power

1 ft-lb/s = 1,356 W atau 1 W = 0,7376 ft-lb/s

1 hp = 745,7 W atau 1 W = 0,001341 hp

Laju aliran volume fluida dikalikan dengan berat spesifik dan dikalikan dengan head energi menghasilkan power

Kehilangan friksi (friction losses) adalah pengeluaran energi untuk menghasilkan tahanan fluida yang disebabkan oleh gerakan fluida

Kehilangan friksi dapat disebabkan oleh tahanan yang dihasilkan (gosokan, gulungan, dorongan) pada saat fluida bergerak

Kehilangan friksi juga dapat terjadi akibat adanya perubahan aliran yang disebut kehilangan minor (minor losses)

Kehilangan minor dapat disebabkan oleh pengecilan (contractions) dan atau pembesaran (enlargements) pipa, katup (valves), sambungan (fittings), dan belokan (bends)

Satuan kehilangan friksi dan minor adalah foot-pounds energi per pound (ft-lb/lb atau newton-meters energi per newton (N-m/N)

Secara matematik satuannya adalah feet atau meter yang disebut dengan “head”

Kombinasi kehilangan friksi (hf)  dan kehilangan minor (hm)  disebut head loss (hL)

Pada aliran mantap (steady) maka total energi pada suatu titik akan sama dengan total energi pada titik lain berdasarkan pada lintasan alirannya (kekekalan energi) :











P1 dan P2  adalah tekanan pada titik satu dan titik dua

    adalah berat spesifik fluida

v1 dan v2 adalah kecepatan pada titik satu dan titik dua

g   adalah percepatan gravitasi

z1 dan z2 adalah ketinggian titik satu dan titik dua





Kinematika Fluida mempelajari sifat-sifat fluida dalam keadaan bergerak F = c tetapi     = 0 dan v = c dan a = c.

Kecepatan dan laju aliran merupakan parameter dasar yang berhubungan dengan fluida yang bergerak

Kecepatan didefinisikan sebagai jarak yang ditempuh per satuan waktu

Kecepatan pada umumnya lebih kecil pada dinding pipa atau pada pinggir saluran terbuka karena ada tahanan

Kecepatan akan bervariasi mulai nol pada dinding pipa dan maksimum pada pusat pipa

Kecepatan pada saluran terbuka bervariasi mulai nol pada dasar saluran dan maksimum pada permukaan

Parameter kecepatan tidak memberikan indikasi kuantitas fluida yang mengalir

Hal yang terpenting dari fluida yang mengalir adalah berapa banyak fluida yang mengalir (laju aliran fluida/flow rate/discharge)

Laju aliran adalah besarnya fluida yang mengalir per satuan waktu

Aliran Steady dan unsteady

- Aliran fluida mantap (steady) terjadi jika parameter aliran

        (laju aliran, kecepatan, dan tekanan) pada suatu titik adalah konstan

        terhadap waktu. Jika aliran tidak konstan terhadap waktu disebut

        aliran unsteady

Aliran satu, dua, dan tiga dimensi

- Aliran satu dimensi terjadi jika aliran mempunyai arah tunggal dan

        parameter aliran (kecepatan, tekanan) hanya satu arah

- Aliran dua dimensi terjadi jika satu atau lebih parameter aliran

        bervariasi ke dua arah

- Aliran tiga dimensi terjadi jika satu atau lebih parameter aliran

        bervariasi ke tiga arah

Aliran Uniform dan Nonuniform

- Aliran seragam (uniform) jika kecepatan aliran dan luas penampang

         konstan sepanjang aliran tertutup atau aliran terbuka

- Aliran tidak seragam (nonuniform) jika kecepatan dan luas penampang

        tidak konstan

Aliran Laminer dan Aliran Turbulen

- Aliran laminer dimana lapisan fluida yang berdekatan bergerak pada

        kecepatan hampir sama dan lintasan partikel fluida tidak memotong

- Aliran laminer cenderung terjadi pada kecepatan fluida yang rendah dan

         fluida mempunyai viskositas tinggi

- Aliran turbulen dimana lapisan fluida yang berdekatan bergerak pada

        kecepatan berbeda dan lintasan partikel fluida berubah-ubah dan

        memotong satu sama lain

- Aliran turbulen cenderung terjadi dengan kecepatan fluida yang tinggi dan

        fluida mempunyai viskositas rendah

Aliran incompresibel dan compresibel

- Aliran incompersibel terjadi jika fluida mengalir dianggap mempunyai

         densitas tidak bergantung pada tekanan (air)

- Aliran compresibel terjadi jika fluida mengalir dianggap mempunyai

         densitas bergantung pada tekanan (gas)

Aliran Subsonic, subcritical, critical, supercritical

- Aliran subsonic dari gas terjadi jika kecepatan gas lebih kecil dari

          kecepatan suara

- Aliran sonic, supersonic, dan hypersonic terjadi jika kecepatan gas sama,

          lebih besar, dan sangat besar dari kecepatan suara

- Aliran supercritical terjadi  jika fluida cair pada saluran terbuka

         mempunyai kecepatan lebih kecil dari kecepatan critical

- Aliran critical dan supercritical terjadi jika fluida cair mempunyai

          kecepatan sama dan atau lebih besar dari kecepatan critical



1.  Air mengalir melalui pipa berdiameter 3 in dan kecepatan aliran 10 ft/s. Tentukan (1) laju aliran volume dalam cfs dan gpm, (2) laju aliran berat, dan (3) laju aliran massa ?



2.  Benzena mengalir melalui pipa berdiameter 100 mm dan kecepatan rata-rata aliran 3 m/s. Tentukan (1) laju aliran volume dalam m3/s dan L/min, (2) laju aliran berat, dan (3) laju aliran massa ?



3.  Laju aliran udara yang bergerak melalui ruang bujursangkar dengan ukuran 0,5 m x 0,5 m adalah 160 m3/min. Tentukan kecepatan udara rata-rata ?





4. Air mengalir melalui pipa seperti pada Gambar di bawah ini dimana diameter pada segmen 1 adalah 12 in dan segmen 2 adalah 18 in dengan kecepatan pada segmen 16,6 ft/s. Tentukan (1) kecepatan pada segmen 1, (2) laju aliran volume segmen 1, (3) laju aliran volume segmen 2, (4) laju aliran berat, dan (5) laju aliran massa ?









Statika Fluida mempelajari sifat-sifat fluida dalam keadaan diam F = 0 (tidak ada gaya ekternal) atau     = 0 dan v = 0. Pada keadaan diam tekanan dari semua arah pada suatu titik akan sama.

Vakum adalah volume yang tidak berisi zat (padat, cair, dan gas)

Tekanan vakum adalah ruang yang mempunyai tekanan lebih kecil dari tekanan atmosfir

Tekanan atmosfir adalah tekanan udara sekitar

Tekanan atmosfir rata-rata pada level laut 14,7 psi, 101,3 kPa, 29,9 in (760 mm) air raksa atau 1 atmosfir (1 atm)

Pada ketinggian 10.000 ft tekanan atmosfir akan menurun sebesar 10,1 psi, 69,6 kPa, 20,6 in (523 mm) air raksa

Tekanan Gauge adalah tekanan yang diukur berbasis tekanan atmosfir

Tekanan absolut adalah tekanan yang diukur berbasis nol absolut

Tekanan barometer tekanan yang diukur berbasis nol absolut ke tekanan atmosfir

Pabsolut = Patmosfir + Pgauge

Soal-soal :

Dalam sistem barometer diketahui tekanan barometer sebesar 29,75 in air raksa. Tentukan tekanan atmosfir dalam psi?

Pembacaan barometer air raksa sebesar 742 mm. Tentukan tekanan atmosfir dalam kilopascal?

Tekanan pada tanki yang berisi yang ditempelkan pizometer dapat dilihat pada Gambar berikut. Tentukan tekanan pada titik A?

Sebuah tanki terbuka ditempelkan pizometer disisinya yang berisi dua larutan yang berbeda (lihat Gambar). Ditanya : (1) Tentukan ketinggian permukaan cairan pada pizometer A?, (2) Tentukan ketinggian permukaan cairan pada pizometer B?, dan (3) Total tekanan pada dasar tanki?

1. Tentukan besarnya tekanan dan massa jenis gas pada ketinggian 5.000 ft bila P0 = 14,7 psia dan      = 0,00238 slug/ft3 pada permukaan laut.



2. Hitung tekanan gas pada ketinggian 20.000 ft dan anggap udara/atmosfir sebagai statika fluida. Tekanan standard atmosfir terletak pada level laut. Diketahui T0 = 590 F,

P0 = 14,7 psia, dan       = 0,076 lb/ft3

Gunakan massa jenis konstan       = konstan dan gradien temperatur (dT/dz)

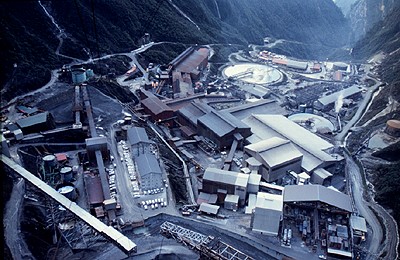

Sistem Penambangan Bawah Tanah

P.T. Freeport Indonesia

Lokasi: Wilayah Kontrak Karya P.T. Freeport Indonesia (selanjutnya saya singkat dengan PTFI) berada dalam wilayah administrasi Kecamatan Mimika Timur, Kabupaten Fak-Fak, Propinsi Irian Jaya. Letak geografis: 4⁰ 3’ 25” LS dan 137⁰ 8’ 25” BT pada jajaran Pegunungan Sudirman. PTFI juga memiliki ijin penggunaan area untuk prasarana proyek yang meliputi daerah yang membujur dari utara (sekitar wilayah Kontrak Karya) ke selatan (sekitar pelabuhan Amamapare; tempat pengangkutan konsentrat hasil pengolahan). Daerah ini dipakai oleh PTFI sebagai sarana pelabuhan, pipa penyalur bahan bakar, dan pipa penyalur konsentrat.

Freeport Indonesia

Endapan: Papua terbentuk sebagai hasil tumbukan dua buah lempeng tektonik: Lempeng Australia dan Lempeng Pasifik. Secara geologis, Papua dapat dibagi menjadi 3 daerah, yaitu Southern Plains, New Guinea Mobile Belt (terletak di tengah), dan Pasific Plate Margin (di sebelah utara). Akibat benturan tersebut, maka terjadilah penerobosan oleh batuan beku terhadap batuan sedimen di atasnya. Hasilnya terjadi perubahan pada batuan sedimen sehingga termineralisasi dan menghasilkan tembaga yang berasosiasi dengan emas dan perak. Konsentrasi mineral logam dengan kadar tinggi tersebut diperkirakan terdapat pada jalur pegunungan bagian tengah Papua.

Penyusupan lempeng yang terjadi mengakibatkan pengangkatkan batuan sedimen kemudian diintrusi oleh magma pada batas tepi lempeng. Intrusi magma tersebut menghasilkan batuan beku kompleks dan komposisi intermediet (dioritic), yairu skarn.

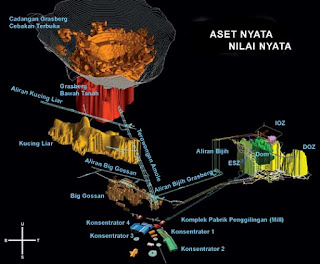

Pada akhir proses geologi, terbentuklah suatu pusat daerah mineralisasi yang terbagi dalam bentuk zona-zona di sepanjang batas intrusi. Zona-zona tersebut meliputi:

1.     Zona Grasberg

2.     Zona Erstberg

3.     Zona Gunung Bijih

Deposit Gunung Bijih (Erstberg) yang terletak di lereng bagian selatan Pegunungan Jayawijaya merupakan daerah yang terangkat paling tinggi. Deposit kompleks Erstberg bagian timur merupakan skarn kontak yang terbentuk di antara batu gamping kelompok Irian, Formasi Faumai, dan Intrusi diorit Erstberg timur.

Sistem penambangan: Tambang bawah tanah DOZ (Deep Ore Zone) terletak dibawah GBT dan IOZ (sekitar 470 meter di bawah IOZ dan 622 meter di bawah GBT). Sistem penambangan yang diterapkan di tambang bawah tanah DOZ adalah Metode Block Caving dengan membuat daerah awal ambrukan atau undercut sehingga nantinya akan terjadi perambatan ambrukan pada badan bijih sebagai akibat dari beban badan bijih itu sendiri. Pada sistem ambrukan ini, proses penambangan dilakukan melalui beberapa level kegiatan:

1.     Level Undercut (3146 dan 3136 L), tempat pemboran dan peledakan pada daerah drill drift untuk membuat undercut. Jarak antara drill drift 30 meter dengan panjang yang bervariasi mengikuti bentuk badan bijih dan posisinya sejajar terhadap panel drift dibawahnya (yaitu pada Level Produksi). Ukuran lubang bukaan dari drill drift adalah 3,6 x 3,6 meter.

2.     Level Produksi/Ekstraksi (3126 dan 3116 L) terletak tepat berada di bawah Level Undercut. Berfungsi sebagai tempat penarikan bijih hasil ambrukan di Level Uncut. Dua lubang bukaan penting yang berada pada level ini adalah:

-       Panel, yaitu jalan angkut brokrn ore dari draw point menuju stasiun penumpahan boken ore.

-       Drawpoint, yaitu lubang-lubang penarikan bijih yang menyerong ke kiri dan kanan pada tiap panel untuk tempat loading brokrn ore dari Level Undercut menggunakan alat LHD (Load Haul Dump). Ada dua macam drawpoint, yaitu single draw point dan double draw point.

-       Drawbells, yaitu lubang bukaan vertikal yang menghubungkan Level Undercut dengan draw point.

3.     Level Truck Haulage (3076 L). Boken ore dari Level Produksi turun melalui raise setinggi 20 meter dan ditampung pada tempat penampungan. Kemudian boken ore tersebut diangkut ke truk ke DOZ crusher dan Ore Bin.

4.     Level Exhaust/Gallery (3010 L) terletak antara Level Pengangkutan dan Level Produksi untuk mengalirkan udara bersih ke Level Undercut, Level Produksi, dan Level Pengangkutan. Selain itu level ini digunakan untuk mengeluarkan udara kotor melalui vertikal raise sepanjang 800 meter yang menuju langsung ke exhaust fan.

5.     Level Conveyor (3000 L) merupakn level terbawah pada sitem Block Caving di DOZ. Level Conveyor ini merupakan area penempatan conveyor belt yang mengalirkan boken ore yang berasal dari Level Produksi. Pada level ini dipasang crusher. Boken ore pada crusher ini kemudian dialirkan menuju stock pile melalui lubang vertikal.

Produksi: endapan DOZ terdiri dari berbagai macam tipe batuan dan sekumpulan mineral-mineral. Batuan tersebut antara lain diorite, limestone, dolomite, marble, calcite-marble, dan batuan skarn (fosterite magnetite, fosterite, skarn, magnetite skarn, HALO (High Altered Locally Ore)). Mineral-mineral yang terdapat di daerah DOZ antara lain calcopyrite (CuFeS₂), pyrite (FeS₂), dan covelite (CuS).

Tambang DOZ berproduksi mulai tahun 2000 dan diperhitungkan dengan target produksi untuk tambang DOZ sebesar 95.956.904 ton, maka cadangan DOZ diperkirakan akan habis pada tahun 2014.

Cadangan yang dapat ditambang:

-       Cadangan yang dapat ditambang secara sublevel caving sebesar 12.3 juta ton dengan kadar 2,39% Cu, 1,2 gram/ton Au, serta 10,11 gram/ton Ag.

-       Cadangan yang dapat ditambang secara Block Caving, termasuk pengotornya (mineable diluted) sebanyak 95.956.904 ton dengan kadar 1,07% Cu, 0,9 gr/ton Au dan 5,98 gr/ton. Dengan asumsi bahwa Cut off Grade (CoG) 0,9% Cu Eq [Cu Eq = total Copper + 0,69 gr/ton Emas + 0,0066 gr/ton Perak].

Pada tahun 2000 jumlah produksi yang direncanakan mencapai > 700 ribu ton dengan produksi per hari 2000 ton. Jumlah produksi tiap tahunnya bertambah hingga mencapai konstan pada kisaran 9 juta ton (tahun 2004-2011), kemudian produksi tiap tahun akan turun kembali hingga 3,5 juta ton pada tahun 2013.

P.T. Fajar Bumi Sakti

Lokasi: Desa Loa Ulung, Kecamatan Tenggarong, Kabupaten Kutai, Prop. Kalimantan Timur, dengan letak geogarfisnya : 0⁰ 22’ 15,32” LS – 0⁰ 24’ 39” LS dan 117⁰ 1’ 11,81” BT – 118⁰ 1’ 09,82” BT.

Mempunyai luas 538.34 Ha dan melakukan izin pertambangannya melalui kontrak karya. Jarak tambang ke kota terdekat yaitu Balikpapan sekitar 45 menit yang dapat ditempuh dengan jalan air dan jalan darat.

Endapan: Batubara yang ada merupakan hasil sedimentasi dari sungai Mahakam yang secara regional termasuk dalam cekungan Kutai. Terdapat 4 lapisan dan kualitas batubaranya ada pada tabel dibawah ini.

Tabel Keadaan lapisan batubara

Lapisan	Ketebalan (meter)
A & B	sudah selesai ditambang
C	2 - 2,5
D	1 - 1,5

Tabel Kualitas Batubara

No	Kualitas	Rata-rata (%)
1	Total Moisture	11,6
2	Volatile Matter	40
3	Fixed Carbon	42,8
4	Ash	5,6
5	Kalori Value	7145 (Kcal/kg)

Kadaan batubara tertambang lapisan C & D sekitar 12.361.000 ton sedangkan cadangan terindikasi sekitar 35.948.127 ton.

Metode penambangan:

1.     Longwall Retreating. Dilakukan dengan melakukan penggalian menggunakan alat-alat sederahana seperti pahat, belincong, pick hammer dan sekop. Penyanggan dilakukan dengan menggunakan Hydraulic Prop (HP), cribbing yang terbuat dari kayu pilihan seperti kayu Ulin, kayu Kapur, kayu Bengkirai dan kayu Rengas. Pengangkutan menggunakan Lori berukuran 1 x 1,5 x 0,85 m. dan pada lapisan D alat angkut menggunakan Chain Conveyor.

2.     Room and pillar konvensional. Menggunakan alat-alat sederhana seperti pick hammer dan sekop serta cangkul.

Alat yang digunakan

1.     Pahat

2.     Belincong

3.     Pick Hammer

4.     Sekop

5.     Hydraulic Prop (HP)

6.     Lori

7.     Chain Conveyor

P.T. Bukit Asam, Persero

Unit Penambangan Ombilin

Lokasi: Dengan luas 15499,32 Ha, Unit Penambangan Ombilin milik P.T. Bukit Asam terletak pada 0⁰ 35’ LS – 0⁰ 43’ LS dan 100⁰ 44’ BT – 100⁰ 50’ BT dengan ijin KP dari Kodya Sawah Lunto dan Kabupaten Sawah Lunto Sijunjung Sumatra Barat. Merupakan salah satu tambang batubara bawah tanah terbesar di Indonesia.

Endapan: Cadangan tersebar di daerah Parambahan, Sapan Dalam, Waringin, Sugar, Tanah Hitam, Simang, Kandi, Sigalut, Sawah Rasau dan Sawah Luhung. Cadangan terbesar dan ditambang terletak di daerah Sawah Luhung sekitar sepuluh kilometer dari daerah Sawah Lunto. Jarak dari tambang ke kota Sawah Lunto sekitar 95 km dengan menggunakan jalan raya, sedangkan jarak dari tambang ke Sawah lunto dapat ditempuh dengan menggunakan kereta api yang mempunyai jarak sekitar 155 km.

Batubara yang terbentuk merupakan endapan yang berada di cekungan Ombilin yang termasuk suatu cekungan sedimen. Pada cekungan Ombilin terdapat formasi Silungkung, Tuhur, Brani, Sangka Sewang, SawahTambang, Ombilin, Ranau dan Sawah Lunto. Batubara Ombilin sendiri terletak pada formasi Sawah Lunto. Batubara Ombilin diendapkan pada lingkungan sungai bermeander pada kalan Eosin sampai dengan Oligosin yang terbentuk kira-kira 28 sampai dengan 65 juta tahun yang lalu.

Tabel Keadaan lapisan batubara

No	Lapisan	Tebal Lapisan (m)	Dip (derajat)
1	A	1,5 - 2	3,0 - 18,0
2	B	0,4 - 0,8	3,0 - 18,0
3	C	4,0 - 7,0	3,0 - 24

Sturktur geologi Cekungan Ombilin dicirikan oleh adanya patahan-patahan normal dengan arah Timur Laut sampai dengan Barat Daya dan memiliki pergeseran 2 sampai dengan 100 meter. Barubaranya tergolong batubara Bituminous High Volatile B, dengan kadar kalori 13.000 – 14.000 BTU/lb atau 7200 – 7750 kcal/kg.

Tabel Cadangan Insitu Ombilin

No	Daerah	Cadangan (juta ton)
1	Kandi – T. Hitam	5,5
2	Sawah Pasau V ( lapisan C)	1,9
3	Sawah Luhung Selatan (lap. A)	0,57
4	Sawah Luhung (lap.C)	1,8
5	Waringin Sugar ( Lap. A & C)	15,9 & 53,9
6	Sigalut (Lap. A & C)	15 & 8
Total		107,189

Batubara di ombilin mempunyai kualitas yang dapat diandalkan untuk export ataupun sebagai bahan bakar pembangkit tenaga listrik tenaga uap. Seperti yang ditunjukkan tabel di bawah ini:

Tabel Kualitas Batubara

		Rata-rata
1	Total Moisture	11	7	SiO2	24,4 - 78,44	MgO	0,63 - 3,49
2	Inherent Moisture	6		N2O3	6,7 - 22,87	Na2O	2,49 - 3,14
	Ash Content	max 8		Fe2O3	8,34 - 32,96	TiO2	0,39 - 1,23
	Volatile Matter	34		CaO	1,99 - 7,95	P2O5	0,22 - 0,24
	Fixed Carbon	51	8	Initial Deformation		1,492
3	Sulphur Content	max 1		Initial Softening		1,519
4	Calori Value	6500 - 7500		Hemispherical		1,538
5	HGI	45		Fluid		1,593
6	C (%)	68,74 - 74,67	9	FSI		0 - 3,5
	N (%)	1,25 - 1,42

Metode penambangan:

1. Metode Longwall

i. Longwall Manual. Diterapkan teakhir kali tahun 1989 di panel VI A AR, menggunakan peralatan sebagai berikut batang baja, hydraulic prop (HP), dan susunan kayu bulat (midwall), pneumatic hammer dan konveyor

ii. Longwall Semi Mekanis. Terakhir kali di pergunakan pada tahun 1989 di daerah blok AR VI/1, alat yang digunakan adalah Double Ended Drum Shearer, batang baja, Hydrulic Prop.

        iii. Longwall Mekanis Penuh

Mulai dipakai sejak tahun 1986 di panel III A, perbedaan dengan metode Longwall semi mekanis adalah terletak pada sistem penyanggannya,

2. Room and pillar (Dipergunakan pada panel IV F manual)

Alat tambang utama:

1. Double Ended Drum Shearer (DEDRS) sebagai alat gali muat utama yang dapat memotong batubara.

2. Armoured Flexible Conveyor (AFC) sebagaialat angkut batubara keluar tambang.

3. Powered Roof Support (PRS) sebagai penyangga mekanis untuk menahan beban batuan atap batuan di permukaan kerja.

Produksi:

Produksi tambang batubara ombilin sampai tahun 1998:

Tahun	Tambang Dalam	Tambang terbuka	Batubara bersih (ton)
1995	121386	1237528	1201846,11
1996	86575	1255712	1102904,45
1997	30684	1192768	1107560,53
1998	52800	1182317	1124000

Penjualan:

Penjualan dari Ombilain sampai tahun 1998 adalah sebagai berikut:

Tujuan	1995	1996	1997	1998
Domestik (ton)	480956,24	439624,51	581181,56	400000
Export (ton)	852483,47	771982,79	534792,52	376000
Jumlah (ton)	1333439,71	1211607,3	1115974	776000

P.T. Aneka Tambang

Unit Penambangan Emas Cikotok

Unit Penambangan Emas Cikotok (atau disingkat UPEC) adalah salah satu unit produksi dari P.T. Aneka Tambang. Produk akhirnya berupa presipitat Au dan Ag serta konsentrat Pb dan Zn.

Tambang yang dikelola adalah tambang Ciputer dan Cirotan, serta Cipicung/Gunung Picung, Cipanggelseran dan tambang Camari.

Lokasi: Tambang Cirotan terletak 17 km di sebelah utara Cikotok, sedangkan tambang Camari dan Cipanggelseran terletak masing-masing 4 km dan 12 km di sebelah utara Cirotan. Tambang Ciputer terletak di desa Cibeber, Kecamatan Bayah, Kabupaten Lebak. Daerah ini terletak pada 6⁰ 50’ 34” LS sampai dengan 6⁰ 51’ 58” LS dan 0⁰ 30’ 40” BB sampai 0⁰ 30’ 40” BB.

Endapan: Bijih yang ada di unit Pertambangan Emas Cikotok dikenal sebagai:

1.     Bijih oksida, yaitu bijih dengan kandungan base metal Pb dan Zn rendah. Bijih ini terdapat di Cikotok, Cipicung, dan Gunung Picung.

2.     Bijih sulfida, yaitu bijih dengan kandungan base metal Pb dan Zn yang tinggi. Bijih ini terdapat di Cirotan, Cimari, Hatemi, dan Lebak Sembada.

Emas terdapat sebagai:

1.     Butiran logam murni yang bertebaran halus pada batuan kuarsa dan sulfida.

2.     Berkaitan dengan Ag sebagai Electrum.

Perak sebagai:

1.     Butiran logam murni.

2.     Terperangkap dalam oksida Mn.

3.     Mineral sulfida (Argentite dan Pyrargite).

Bijih yang terdapat di UPEC, yaitu: Electrum (Ag₂S), Galena (PbS), Sphalerite (ZnS), Pyrite (FeS₂), Kalkopyrite (CuFeS₂), Kovelite (CuS), Native Cu, Oksida dan Fluorida Besi, Arsenopyrite (FeAsS), sedikit Pyrhotite, sedikit Bornite (Cu₅FeS₄).

Sistem Produksi: Metode penambangan yang dipakai adalah Cut and Fill, yaitu suatu metode penambangan yang mana biji atau mineral berharga yang diambil dari dalam bumi kemudian diangkat ke permukaan tanah. Akibat pengambilan bijih tadi akan timbul rongga yang kemudian akan dimasukkan material pengisi ke dalamnya. Filling material yang dipakai merupakan campuran lumpur dan pasir dengan kayu kelas IV  (dikenal sebagai kayu Abasia atau Jeung-jing (Sunda) atau kayu Lengan (Jawa) atau Albizza falicata). Kayu jenis ini dipilih karena cukup kuat dan awet, mudah diperoleh, mudah ditanam dan cepat dipanen.

Keuntungan penggunaan filling material jenis ini adalah:

-       waktu persiapannya tidak lama,

-       pemasangan kayu cepat,

-       dapat langsung diproduksi tanpa menunggu kering dan keras seperti campuran pasir dan lumpur saja,

-       lombong yang dioperasikan terbatas,

-       tidak ada genangan lumpur dari level dan cross cut,

-       tidak memerlukan sarib, sehingga menghindari kemungkinan penyumbatan pompa-pompa penirisan.

Sedangkan kerugiannya adalah:

-       mahal,

-       udara di lombong menjadi panas dan berbau akibat pembusukan kayu,

-       akibat berhubungan langsung dengan tanah dan bebatuan serta kondisi yang lembab kayu akan cepat menjadi lapuk.

P.T. Aneka Tambang, Tbk.

Unit Penambangan Emas Cikidang

Lokasi: Berlokasi di Daerah Cikidang, desa Kujang Sari, Kec. Cibeber, Kab. Lebak, Propinsi Banten. Daerah ini terletak antara Cikotok dan Gunung Pongkor. Disebelah Timurnya Cirotan dan disebelah Selatannya terdapat lereng gunung Sanggabuana. Berjarak 35 km Timur Laut dari Cikotok.

Endapan: Urat Cikidang termasuk tipe endapan emas Epithermal yang terperangkap dalam formasi Cimapang, berumur Miosen Bawah dengan arah urat N 185⁰ E – N 210⁰ E dip 60⁰ – 70⁰ dan lebar 0.7 m – 2.7 m.

Selain itu juga dijumpai urat kuarsa yang tersingkap sepanjanng + 50 meter dengan arah N 180⁰° E - N 210⁰° E, kemiringan antara 60⁰ – 76⁰° kearah barat, lebar antara 10 dan 100 cm. Di sekitar hulu Sungai Cibanteng dijumpai zona urat (urat timur) berupa urat kuarsa dengan 1,5 dan 2 meter, berarah N 170⁰° E/ 86⁰, kemiringan ke arah Barat.

Tabel Kadar Au/Ag

Lokasi (meter)	Lebar rata-rata	Kadar rata-rata
		Au	Ag
Vein Cikidang	1,50	10,0	87,60
Vein Tengah	1,00	0,54-12,00	3,40-108
Vein Timur	2,00	Tr - 1,04	6,99
Vein Barat	0,70	Tr-0,30	4,96-8,26

Metode penambangan: Menggunaan metode penambangan Underhand Stull Stoping dengan arah penambangan kearah bawah. Penyanggan dilakukan dengan kayu seperti cribbing.

Alat tambang dan bahan peledak yang digunakan

1.     LHD; untuk melakukan pemuatan batubara.

2.     Lokomotif dan Lori; untuk pengankutan batubara keluar tambang .

3.     Overshoot Loader; sebagai alat pemuatan batubara ke lori.

4.     Air Leg Drill Wet Type; alat pengeboran manual yang menggunakan batang bor Integral Drill Steel

5.     Powergel Magnum 3151; bahan peledak dengan detonatornya Half Second Delay.

P.T. Aneka Tambang, Tbk.

Unit Bisnis Penambangan Emas Pongkor

Lokasi

        PT Aneka Tambang Tbk Unit Bisnis Pertambangan Emas terletak di Gunung Pongkor, Desa Bantar Karet, Kecamatan Nanggung, Kabupaten Bogor, Propinsi Jawa Barat. Daerah ini dapat ditempuh sekitar 54 Km ke arah Barat Daya dari kota Bogor. Dengan luas wilayah Kuasa Pertambangan sebesar 6047 Hektar.

Areal penambangan tersebut meliputi wilayah KP eksploitasi No. KW 98 PP 0138/Jabar seluas 6.047 hektar dan KP eksplorasi No. KW 96 PP 0127 B/Jabar seluas 3.870 hektar. Sedangkan dari posisi geografi KP eksploitasi ini terletak pada kordinat:

-       Bujur Timur 106^o30’01,0” sampai dengan 106 ^o 35’38,0”

-       Lintang Selatan 6^o36’37.2” sampai dengan 6 ^o 48’11,0”

Peta eksploitasi dan eksplorasi Pongkor

Tiga urat bijih utama yang telah ditambang antara lain urat Ciurug, Ciguha dan Kubang Cicau. Urat bijih Ciurug dan Kubang Cicau saat ini masih dalam proses penambangan sedangkan Ciguha cadangannya dapat dikatakan sudah habis ditambang. Urat bijih yang baru ditemukan dan baru saja dimulai penambangannya adalah Pamoyanan.



        Endapan

        Proses pembentukan emas di daerah Pongkor merupakan pembentukan emas epithermal sulfida rendah. Umur mineralisasi batuan yang menyusun daerah ongkor diperkirakan sejak zaman Pliosen yang masih aktif sampai dengan zaman Pleistosen

Berdasarkan data eksplorasi dan penelitian, cebakan bijih tambang emas pongkor merupakan jenis cebakan epithermal berupa vein yang terdapat dalam batuan gunung api andesit kuarter tua sampai tersier.

Total seluruh cadangan mineral resourches yang tidak termasuk dalam kandungan bijih sebesar 1.751.941 ton batu basah dengan kadar rata-rata Au 9,6 gpt dan Ag 144,67 gpt, sedangkan total cadangan bijih sebesar 5.381.654 ton batu basah dengan kandungan rata-rata Au 11,81 gpt dan Ag 134,17 gpt



        Metode Penambangan

1. Cut and fill Stoping

Metode cut and fill yaitu mengambil bijih emas dari perut bumi kemudian rongga yang telah kosong diisi dengan material filling yaitu slurry hasil pengolahan material limbah yang telah bersih dari unsur-unsur yang berbahaya. Metode cut and fill diterapkan pada penambangan bijih di urat bijih Ciurug dan Kubang Cicau

a. Cut and Fill Stoping mekanis

Diterapkan di Ciurug, semua peralatan yang digunakan sudah bersifat mekanik dari pengeboran sampai pengangkutan. Karena peralatan yang moderen dan mekanis maka produksi dari metode ini lebih besar daripada metode lainnya.

q Gambar Metode Cut and Fill Stoping Mekanis

q Gambar skema penambangan di Ciurug

q Gambar Penampang Ciurug, development pada sill drive, pengambilan ore pada slice dan jalur ore pass dari rampup dan antar level.

b. Cut and fill Stoping Konvensional

Diterapkan di urat Kubang Kicau disebut konvensional karena alat yang digunakan disini sebagian besar masih menggunakan tenaga manusia atau manual sehingga produksinya tidak terlalu besar.

q Ore yang diledakkan kemudian ditarik untuk dibawa ke ore chute dan ore pass

Gambar Ore chute dan Ore pass.

2. Shrinkage Stoping

Metode shrinkage stoping dilakukan secara overhand stoping konvensional dimana pekerja bekerja diantara tumpukan ore dan belakang stope yang sedang dikerjakan. Kegiatannya meliputi pengeboran, peladakan, scaling dan penyanggaan. Setelah diledakkan ore kemudian ditarik menuju ore chute dan ore pass.

q Gambar Sketsa Shrinkage Stoping

Setelah kegiatan selesai metode shrinkage tidak meninggalkan apa-apa (meninggalkan lombong besar) atau bisa juga diisi dengan waste serentak dengan ore ketika dilakukan penarikan terakhir. Apabila endapan bijih terlalu tebal maka diisi filling dengan waste atau slurry.

Alat-alat tambang yang digunakan

1. Electrics battery locomotive: Sebagai penggerak atau loko untuk menarik lori atau grandby.

2. Grand by: Sebagai alat angkut menuju keluar tambang ke ROM.

3. Rocker Shovel / Air Shoot Loader: Sebagai alat muat utnuk kapsiats yang kecil, dipaki pada Urat Kubang Kicau dan Urat Pamoyanan.

4. Slusher / scraper: Untuk menarik ore hasil peledakan menuju ore pass. Dipakai di Urat Kubang Kicau.

5. Jack leg: Untuk melakukan pengeboran secara manual. Dipakai pada urat Kubang Kicau dan Pamoyanan, dan sedikit di Urat Ciurug.

6. Wheel loader: Untuk melakukan pengangkutan ore di ore pass.

7. LHD (Load Haul and Dump): Untuk melakukan pemuatan ore hasil peledakan dan pemuatan waste untuk pengisian filling.

8. Jumbo Drill: Untuk melakuakn pengeboran mekanis di urat Ciurug.

9. Dump Truck: Mengangkut waste ke waste dump.

10. Cage / Winder: Alat bantu untuk pemuatan manusia seperti lift.

11. Mine Car: Untuk transportasi bantu menuju daerah Ciurug 500, dan transportasi di sekitar tambang.

Produksi

Produksi Pongkor pada tahun 2000 adalah sebagai berikut:

Tabel Produksi Batu basah tahun 2000

Pemasaran

        Hasil dari Pongkor berupa batangan yang mengandung emas dan sebagian besar perak. Selanjutnya batangan tersebut dibawa ke tempat pengolahan Logam Mulia di Jakarta. Disana batngan tersebut diolah untuk menjadi emas batangan dengan kadar 99,99% emas. Emas batangan yang sudah jadi tersebut selanjutnya di jual ke luar negeri atau export.

Pengolahan Limbah

         Pengolahan limbah dilakukan untuk mengantisipasi adanya bahan-bahan yang berbahaya dalam tailing khususnya yang mengandung sianida. Penanganan limbah dilakukan melalui 2 cara, yaitu cara alamiah dan cara kimia. Limbah yang dihasilkan dari pabrik pengolahan dialirkan menuju tailing dengan menggunakan pipa. Penanganan secara alamiah dilakukan di tailing dam. Kemudian penanganan dilakukan secara kimiawi yang dilakukan di Cyanide Destruction Plant dan IPAL (Instalasi Pengolahan Air Limbah). CN^- yang kemungkianan masih ada diatasi dengan menambahkan H₂O₂, CuSO₄, koagulant, dan floculant. Penambahan dilakukan sampai tingkat kekeruhan tertentu yang diijinkan sesuai dengan peraturan yang berlaku.

Sebelum dibuang ke sungai, air hasil pengolahan limbah dialirkan terlebih dahulu melewati sumur pengendapan, untuk menurunkan prosentase butiran (mengurangi tingkat kekeruhan) baru setelah itu air dilepaskan ke sungai Cikiniki.

Hasil pengendapan setelah ditambahkan bahan-bahan di atas akan berupa lumpur (slurry) yang tidak mengandung bahan-bahan yang berbahaya. Lumpur tersebut selanjutnya dialirkan kembali ke dalam tambang dengan menggunakan pipa untuk kegiatan back filling.

Pada lokasi pengolahan limbah terdapat laboratorium mini yang beroperasi 24 jam dengan pengambilan sampel setiap 1 jam untuk meneliti tingkat kandungan sianida, dengan maksud untuk mengontrol kandungan bahan berbahaya dari waktu ke waktu.

Bagi yang mau KP atau TA di perusahaan-perusahaan tambang di atas, sebaiknya pahami lebih baik tentang perusahaan tersebut. Terutama sistem penambangan yang digunakan oleh tambang tersebut.

gudluck~
